Pozbądź się naprężeń
AutoPIPE: Twój partner w realizacji projektów rurociągowych
Pobierz kartę danych produktu AutoPIPE ❯
Co nowego?
Znajdź wszystkie najnowsze wiadomości i aktualizacje na
stronie społeczności AutoPIPE ❯
Pozbądź się naprężeń
AutoPIPE: Twój partner w realizacji projektów rurociągowych
Co nowego?
AutoPIPE
Zdobądź niezbędne elementy do analizy rozkładu naprężeń w rurach.
Zawartość:
- Możliwość modelowania, analizowania i wizualizacji naprężeń w rurach
- Wykrywanie kolizji
Kup teraz
AutoPIPE Advanced
Zawiera wszystkie funkcje AutoPIPE oraz:
- Zaawansowane analizy, takie jak ukryte rurociągi, kołnierze, historia czasowa sił, analiza wielu spektrów odpowiedzi, przepływ płynów, naprężenia, analiza sejsmiczna i wiele innych
- Wsparcie technologii Optimizer do szybkiej oceny wielu konfiguracji
- Więcej norm projektowych
Kup teraz
AutoPIPE Nuclear
Zawiera wszystkie funkcje AutoPIPE Advanced oraz:
- Analizę jądrową
- Normy branży jądrowej
- Analizę wytrzymałości zmęczeniowej
- Analizę termicznych stanów przejściowych
Skontaktuj się z nami
* Ceny różnią się w zależności od regionu. Aby uzyskać więcej informacji, przejdź do części Licencjonowanie i subskrypcje.
Czym jest AutoPIPE?
AutoPIPE to inteligentna aplikacja do analizy i projektowania, stworzona do obliczania rozkładu naprężeń, obciążeń i odkształceń rur w różnych warunkach obciążenia. Oferuje ona liczne funkcje automatyzacji i wyjątkową współpracę z innymi aplikacjami, takimi jak STAAD Pro® i SACS™.
Najważniejsze funkcje:
- Optymalizator wykorzystujący algorytm genetyczny
- Intuicyjne środowisko modelowania
- Możliwość kompleksowej analizy
- Pełna zgodność z normami
- Wizualizacja i raportowanie wyników
- Zapewnienie jakości
Modeluj, analizuj i wizualizuj rozkład naprężeń w rurach
Popraw wydajność dzięki zorientowanemu na obiekt interaktywnemu modelowaniu typu „point and click”. Oszczędzaj czas i popraw spójność dzięki solidnej integracji narzędzia AutoPIPE ze wszystkimi głównymi inteligentnymi systemami CAD 3D. Szybko konfiguruj, analizuj i wizualizuj wyniki dla różnych wariantów obciążenia, w tym przypadków obciążeń termicznych, sejsmicznych, dynamicznych (analiza spektrum odpowiedzi), a także obciążeń wiatrem.
Sprawdź interoperacyjność konstrukcji i kolizje naprężeń w rurociągu
Popraw dokładność modelu i dokładniej obrazuj rzeczywiste instalacje przemysłowe dzięki uwzględnieniu sztywności konstrukcji mocowania w modelu przewodu rurowego oraz przesyłaj obciążenia reakcji podporowej do oprogramowania STAAD.Pro. Przeanalizuj wszelkie warunki obciążenia statycznego lub dynamicznego zastosowane w rurociągach i konstrukcjach, określ przemieszczenia operacyjne rozkładu naprężeń w rurach i sprawdź je pod względem kolizji w odniesieniu do modelu całej instalacji przemysłowej.
Zachowaj zgodność z normami i kodeksami branżowymi
Upewnij się, że projekty są zgodne z głównymi amerykańskimi (ASME) i europejskimi (EN) kodeksami dotyczącymi metalowych przewodów rurowych. Oprogramowanie zawiera wytyczne API, NEMA, ANSI, ASCE, AISC, UBC, ISO i WRC oraz limity obciążenia projektowego. AutoPIPE oferuje łatwo dostępną za pomocą prostego pola wyboru, wbudowaną elastyczność ASME B31J i obliczenia współczynnika intensyfikacji naprężeń.
Czym jest AutoPIPE Advanced?
AutoPIPE Advanced zawiera wszystko, co znajduje się w podstawowej wersji AutoPIPE, a dodatkowo oferuje jeszcze szybsze funkcje analizy i optymalizacji.
Zwiększ swoje możliwości analityczne
Dzięki rozszerzeniu możliwości AutoPIPE, AutoPIPE Advanced zawiera również analizę wstrząsów dla podziemnych rur oraz kalkulator właściwości gruntu, analizę kołnierzy zgodną z kodem ASME VIII Sekcja 1 i 2, analizę przebiegów czasowych siły, wielokrotną analizę spektrum odpowiedzi, analizę harmoniczną, przepływu nieustalonego, izometryczną rozkładu naprężeń, ruchu umocowań sejsmicznych (SAM), obciążenia falami oraz siły wyporu, itd.
Optymalizacja mocowania
Zwiększ wydajność i oszczędź czas dzięki technologii uczenia maszynowego Support Optimizer dostarczanej z AutoPIPE Advanced. Oprogramowanie wykorzystuje moc wszystkich rdzeni komputera i ocenia tysiące możliwych konfiguracji mocowania pod kątem wymagań norm projektowych dla różnych obciążeń systemu.
Zachowaj zgodność z normami i kodeksami branżowymi
Zapewnij bezpieczeństwo swoich projektów w przemyśle energetycznym, procesowym, jądrowym, morskim, chemicznym oraz naftowo-gazowym dzięki międzynarodowym normom projektowania metalowych i niemetalowych przewodów rurowych. Oprogramowanie obejmuje główne amerykańskie (ASME), europejskie (EN/ISO/DNV/BS), kanadyjskie (CSA) i japońskie (JSME/KHK) normy dotyczące przewodów rurowych, a także zawiera specyfikację ASME B31.12.
Czym jest AutoPIPE Nuclear?
AutoPIPE Nuclear oferuje krytyczne funkcje projektowe dla bezpieczeństwa i skraca cykle projektowania przewodów rurowych w instalacjach jądrowych oraz cykle produkcyjne.
Wykonaj analizę jądrową
Dzięki rozszerzeniu możliwości analitycznych narzędzia AutoPIPE Advanced, AutoPIPE Nuclear oferuje również analizę wytrzymałości zmęczeniowej, wykrywanie znacznej nieszczelności energetycznej i pęknięć oraz termiczną analizę stanów nieustalonych.
Zapewnij jakość
Procedury rozwoju i testowania firmy Bentley są zgodne z ASME NQA-1, ASME N45.2, CSA N286.7-99 i 10CFR50. Raportowanie błędów krytycznych do 10CFR21 jest dostępne dla subskrybentów programu QA&R. Daje to również dostęp do naszych obliczeń walidacyjnych i umożliwia użytkownikom przeprowadzanie audytów naszych procedur.
Dostosuj sie do norm i kodeksów branżowych
AutoPIPE Nuclear działa w oparciu o amerykańskie (ASME Klasa NB i NC/D) i japońskie (JSME NC1 i MITI501) normy dotyczące przewodów rurowych w celu zapewnienia bezpieczeństwa jądrowego oraz do analizy kluczowego rozkładu naprężeń w rurociągach.
AutoPIPE – materiały wideo
2:25
1:30
1:46
Opinia użytkownika
Bezproblemowa integracja oprogramowania AutoPIPE i STAAD przyczyniła się do skrócenia procesu kwalifikacji produktu, skracając czas analizy i projektowania o 60%. Oprogramowanie pomogło nam również w koordynacji z zespołami projektowymi w zakresie końcowego montażu, wytwarzania i produkcji oraz umożliwiło terminowe wprowadzenie produktu na rynek.
– BANGALORE, INDIE, GE Water & Process Technologies
Wyróżnione historie użytkowników
RISE Structural Design
Innowacyjna technologia dla zakładu produkcji metanolu
Integracja AutoPIPE i STAAD zwiększyła produktywność zespołu i pozwoliła utrzymać harmonogram projektu.
Czytaj dalej ❯
GEOMSA
Projektowanie rurociągów podmorskich
Zespół wykorzystał oprogramowanie AutoPIPE firmy Bentley, aby określić, jak zwiększyć integralność konstrukcji i uodpornić ją na ruchy tektoniczne w Zatoce Meksykańskiej.
Czytaj dalej ❯
Zbiorniki ciśnieniowe
Zwiększenie efektywności
AutoPIPE Vessel pomaga producentom tworzyć najbardziej produktywne i opłacalne projekty zapewniające bezpieczną eksploatację zbiorników w każdych warunkach obciążenia.
Czytaj dalej ❯
Hangzhou Bole promuje projektowanie 3D i zrównoważony rozwój
Oprogramowanie Bentley skraca czas projektu o 20%
Zakład przetwórstwa orzechów betelowych Onyear wyznacza regionalny standard w zakresie projektowania cyfrowego i odpowiedzialności za środowisko.
Read Story ❯

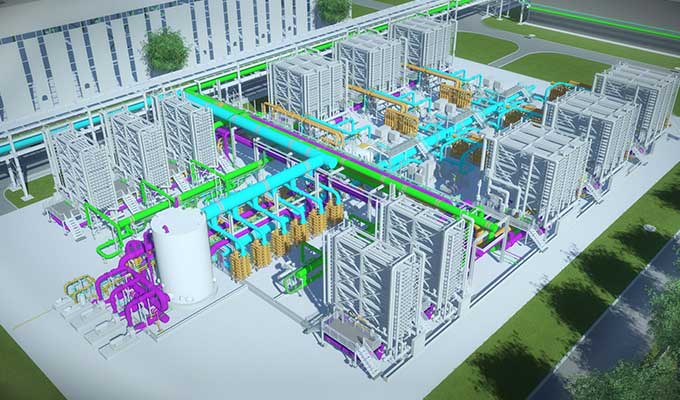

Grupa Beijing Shougang napędza przełomową technologię odsalania opracowaną przez Wanhua
O 50% szybsze projektowanie z oprogramowaniem Bentley, umożliwiające inteligentne działanie zakładu
Projekt odsalania wody morskiej firmy Wanhua Chemical wspiera zrównoważony, niskoemisyjny park chemiczny i pomaga złagodzić niedobór wody w Penglai w Chinach.
Read Story ❯
Centrum zasobów
Wykres porównawczy
Download Now ❯
Centrum zasobów AutoPIPE
View All ❯
Zobacz wszystkie zasoby
View All ❯
FAQs
Jakie są najważniejsze cechy AutoPIPE?
Wśród najważniejszych wymienionych funkcji znajdują się optymalizator wykorzystujący algorytm genetyczny, intuicyjne środowisko modelowania, możliwość kompleksowej analizy, pełna zgodność z normami, wizualizacja i raportowanie wyników oraz zapewnienie jakości.
Jakie możliwości analizy oferuje AutoPIPE?
AutoPIPE zawiera szeroki zakres zaawansowanych funkcji analitycznych. Należą do nich funkcje do zaawansowanej analizy rurociągów podziemnych, wykrywanie kolizji w warunkach roboczych (w stanie gorącym), obciążenia falami, przejściowych stanów cieczy (takich jak uderzenie wodne i parowe), analizy rur FRP/GRP lub rur z tworzyw sztucznych, interakcji rur z konstrukcją, efektów cieczy i tarcia, rurociągów płaszczowych, analizy kołnierzy (w tym według ASME VIII Div 1 i 2), rozwarstwienia termicznego, analizy termicznej stanów przejściowych i różnych metod analizy sejsmicznej. Obsługuje zarówno analizę liniową, jak i nieliniową. Oprogramowanie pozwala na szybką konfigurację, analizę i wizualizację wyników dla różnych scenariuszy obciążeń, w tym termicznych, sejsmicznych, wiatrowych i dynamicznych (analiza spektrum odpowiedzi) przypadków obciążenia.
Z jakimi kodeksami i normami branżowymi zgodne jest AutoPIPE?
Aplikacja zawiera 25 międzynarodowych kody rurociągów. Zapewnia, że projekty są zgodne z głównymi amerykańskimi (ASME) i europejskimi (EN) normami dotyczącymi metalowych przewodów rurowych. Oprogramowanie zawiera wytyczne API, NEMA, ANSI, ASCE, AISC, UBC, ISO i WRC oraz limity obciążenia projektowego. AutoPIPE ma wbudowaną obsługę ASME B31J do dokładniejszego obliczania elastyczności i współczynników intensyfikacji naprężeń (SIF) dla trójników. Oprogramowanie jest zgodne z sekcją VIII ASME (która reguluje budowę zbiorników ciśnieniowych), w tym z działem 1 (dla ciśnień powyżej 15 psi) i działem 2 (zasady alternatywne). Inne obsługiwane normy dla zbiorników ciśnieniowych obejmują EN 13445 (norma europejska), CODAP (dział 1 i 2 ) (norma francuska), AD2000 (norma niemiecka), PD5500 (norma brytyjska) i GB (chińskie normy krajowe).
Jak AutoPIPE integruje się z innym oprogramowaniem?
AutoPIPE oferuje znaczące możliwości integracji z innymi aplikacjami. Umożliwia zintegrowane projektowanie rurociągów i analizę strukturalną poprzez dwukierunkową integrację z STAAD.Pro® i SACS™, automatyczne przenoszenie obciążeń wsporników rur i importowanie konstrukcji. Użytkownicy mogą importować modele CAD projektowania instalacji przemysłowych 3D z licznych aplikacji firmy Bentley (np. OpenPlant® , MicroStation® ) oraz aplikacji firm trzecich (np. SmartPlant, Aveva E3D, Autodesk Plant 3D, PDS, AutoCAD, CADWorx, SolidWorks, Inventor, CATIA, PlantFLOW®).
Czy AutoPIPE pomaga zoptymalizować rozmieszczenie wsporników rur?
Tak, AutoPIPE ma optymalizator wykorzystujący algorytm genetyczny, który wykorzystuje sztuczną inteligencję do automatycznego określania optymalnego położenia wsporników rur. Ma to na celu spełnienie wymagań projektowych przy jednoczesnym osiągnięciu najbardziej opłacalnego rozwiązania bez poświęcania jakości lub bezpieczeństwa. Optymalizator może zaoszczędzić znaczną ilość czasu projektowania i tysiące dolarów.
Czy AutoPIPE ma intuicyjne środowisko modelowania?
Tak, oprogramowanie oferuje intuicyjne środowisko modelowania z unikalnym, opartym na obiektach graficznym interfejsem użytkownika (GUI). Użytkownicy mogą łatwo tworzyć i modyfikować model naprężenia w rurach, korzystając z funkcji „wskaż i kliknij”, a wyświetlany model aktualizuje się natychmiast. Obsługuje również kroki cofania lub ponawiania w celu poprawiania błędów, wykonywanie analiz typu „co, jeżeli” oraz szybkie testowanie różnych wariantów projektowych.
Czym jest AutoPIPE? Do czego służy AutoPIPE?
AutoPIPE to kompleksowa aplikacja do analizy i projektowania, służąca przede wszystkim do obliczania rozkładu naprężeń, obciążeń i odkształceń rur w różnych warunkach obciążenia. Jest szeroko stosowana w branżach takich jak energetyka, przemysł naftowy i gazowy, petrochemiczny, morski i jądrowy.
Jakie oprogramowanie jest używane do projektowania i analizy rurociągów?
Analiza naprężeń w rurach jest procesem obliczania naprężeń, obciążeń i odkształceń w systemie rurociągów. Jest to specjalna aplikacja lub proces do analizy i projektowania rurociągów w różnych warunkach obciążenia statycznego i dynamicznego.
Najważniejsze aspekty obejmują:
- Obejmuje ona obliczanie naprężeń, obciążeń i ugięć rurociągów.
- Obliczenia te są wykonywane w różnych warunkach obciążenia statycznego i dynamicznego.
- Uwzględnia szeroki zakres scenariuszy obciążeń, takich jak obciążenia termiczne, sejsmiczne, wiatrowe i dynamiczne (analiza spektrum odpowiedzi).
- Analiza może obejmować zaawansowane funkcje, takie jak zaawansowana analiza rurociągów podziemnych, wykrywanie kolizji w warunkach roboczych (w stanie gorącym), obciążenie falami, przejściowe stany cieczy, analiza rur FRP/GRP lub rur z tworzyw sztucznych, interakcja rur z konstrukcją, efekty cieczy i tarcia, rurociągi płaszczowe, analiza kołnierzy, rozwarstwienie termiczne i analiza termiczna stanów przejściowych.
- Obsługuje zarówno analizę liniową, jak i nieliniową.
- Celem jest zapewnienie wysokiej jakości, opłacalnych projektów rurociągów i płynnych procesów pracy, pomagając spełnić wymagania projektowe bez poświęcania jakości lub bezpieczeństwa.
- Oprogramowanie typu AutoPIPE służy do szybkiego konfigurowania, analizowania i wizualizacji wyników dla różnych scenariuszy obciążeń oraz do określania przemieszczeń eksploatacyjnych rurociągów pod wpływem naprężeń i sprawdzania ich kolizji.
Jaka jest różnica między AutoPIPE i CAESAR?
AutoPIPE oferuje optymalizację opartą na uczeniu maszynowym, oszczędzając setki godzin projektowania. Oferuje również możliwości projektowania i analizy rurociągów podziemnych, wraz z wykrywaniem interferencji 3D typu „hot clash". Zaawansowana interoperacyjność umożliwia importowanie modeli strukturalnych z aplikacji takich jak SACS dla projektów morskich lub aplikacji do analizy strukturalnej, takich jak STAAD, dzięki czemu łatwo jest uwzględnić elastyczność stali konstrukcyjnej w modelu rury. Inżynierowie zajmujący się konstrukcjami i rurociągami pracują razem wydajniej, ograniczając ryzyko i niezgodności. AutoPIPE obsługuje wiele międzynarodowych norm projektowych, w tym ASME B31 J, a także normy jądrowe ASME III dla rurociągów klasy 1, 2 i 3. (Dostępne w AutoPIPE Nuclear sprzedawanym bezpośrednio przez firmę Bentley).
Z czym kompatybilna jest aplikacja AutoPIPE?
AutoPIPE posiada pełną interoperacyjność pomiędzy OpenPlant, STAAD, SACS lub produktami innych firm, takimi jak CAESAR, SmartPlant, PDMS lub PDS. Umożliwia to automatyczne importowanie projektu rurociągu do programu analizy naprężeń w rurociągach za pomocą pliku PXF, PCF lub podobnego formatu. Zaawansowane mapowanie zapewnia prawidłowy import geometrii rurociągów, właściwości rur, materiałów, klas komponentów, danych pomocniczych i innych. Ten proces pracy umożliwia modelowanie przewodów rurowych tylko raz, zwiększając wydajność i eliminując błędy ręczne.
Jakie normy regionalne obsługuje AutoPIPE?
Obsługiwanych jest ponad 30 międzynarodowych norm projektowych, w tym wiele lat ASME III, B31.1, B31.3, B31.4, B31.8, EN13480, CSA-Z662, ISO14692, DNV F101, ASME B31 J. AutoPIPE jest jednym z niewielu programów do analizy naprężeń w rurociągach, który spełnia najsurowsze międzynarodowe normy jakości, w tym ISO 9001, NQA-1, 10CFR50 i jest zatwierdzony przez NIAC, NUPIC od 1986 r.
Informacje o tej subskrypcji oprogramowania: Ta subskrypcja Virtuoso obejmuje 12-miesięczną licencję dla praktyków tego oprogramowania, która jest dostarczana z kluczami (kredytami) do odblokowania szkoleń i usług.
Oprogramowanie AutoPIPE jest dostępne w dwóch wersjach, dzięki czemu możesz wybrać tę, która najlepiej odpowiada Twoim potrzebom.
AutoPIPE
- Twórz wyniki i raporty w formie graficznej
- Twórz spersonalizowane raporty w różnych formatach, korzystając ze zoptymalizowanej, otwartej bazy danych SQLite, i wyeliminuj żmudne przeglądy dzięki oznaczonym kolorami wynikom i wyskakującym okienkom, które pomagają identyfikować i analizować krytyczne problemy.
AutoPIPE Advanced
Zawiera wszystkie funkcje AutoPIPE oraz:
- Zaawansowane analizy, takie jak ukryte rurociągi, kołnierze, historia czasowa sił, analiza wielu spektrów odpowiedzi, przepływ płynów, naprężenia, analiza sejsmiczna i wiele innych
- Wsparcie technologii Optimizer do szybkiej oceny wielu konfiguracji
- Więcej norm projektowych
- Microsoft Windows 10 lub 11 Professional w wersji 64-bitowej
- Zalecane dysk twardy o pojemności 4GB oraz 4GB pamięci RAM.
- Dowolna standardowa karta graficzna obsługująca grafikę Open GL 3D
- Zalecane: Adobe Acrobat Reader 10.0 lub nowszy
Najbardziej aktualne wymagania systemowe można znaleźć na stronie Bentley Communities.
